Código: DL09-0063

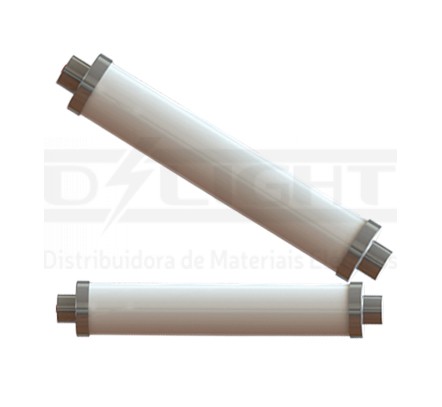

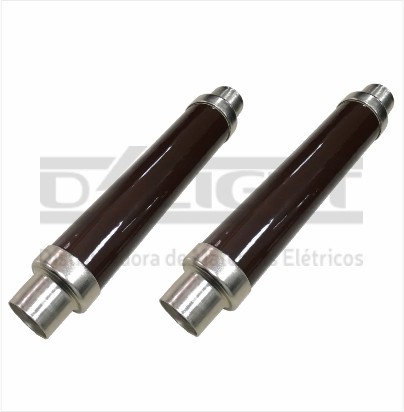

Fusível Tipo HH
Os fusíveis H-H são projetados para atender as Normas IEC-60282 e VDE-0670 e DIN-43625.
São excelentes Limitadores de Corrente.
Construção
Corpo isolante em cerâmica técnica vitrificada que suporta esforços mecânicos e alta resistência
térmica;
Contatos em liga de cobre estanhado com tratamento de superfície que resultam em baixa
resistência de contato;
Elemento fusível interno construído, com restrições estampadas ao longo do elemento, cuja fusão
simultânea divide o arco voltaico em tensões menores, o que garante a interrupção;
A montagem é feita de tal forma que as restrições onde ocorre a fusão do elemento ficam
totalmente imersas na areia de sílica;
Os fusíveis são preenchidos com areia de sílica de alto grau de pureza e submetidos à vibração.
A areia de sílica absorve energia do arco através do fenômeno da mudança de estado, da forma
granulométrica para a forma fulgurito;
Pino percussor com força estática de 5 kgf. ou 12 kgf. e cursor de 30mm.
Aplicação: São utilizados para proteção de transformadores, motores, capacitores, condensadores, cabos,
etc. contra curtos-circuitos.
Existem critérios específicos para a seleção dos fusíveis H-H em cada uma das aplicações acima.
| Descrição | TENSÃO NOMINAL kV | TENSÃO NOMINAL A | DIMENSÕES | Qtde | Orçar |
|---|---|---|---|---|---|
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 6 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 5 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 4 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 2 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 16 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 15 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 12 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 10 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 8 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 40 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 32 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 30 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 25 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 20 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 90 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 80 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 63 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 60 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 50 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 4 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 2 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 160 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 125 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 15/17,5 | 100 | 45 x 325 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 12 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 10 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 8 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 6 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 5 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 63 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 60 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 50 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 40 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 32 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 30 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 25 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 20 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 16 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 15 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 160 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 125 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 100 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 90 | 45 x 475 x 360 | ||
| FUSÍVEL LIMITADOR DE CORRENTE HH | 25 | 80 | 45 x 475 x 360 |
